今週の質問（2019.10.15）
構造力学の問題を解く際に、あらかじめ覚えておいたほうがいい公式はありますか？
構造力学の問題については、毎年決まった範囲の中から出題されるんだ。問題を解く際に、暗記したほうがいい公式があるので表にまとめておくね。
断面一次モーメント
S=A×y
断面二次モーメント
I=
bh312
断面係数
Z=
bh26
座屈荷重
Pk＝
π2EIlk2
曲げ応力度
σ=
MZ
それぞれの公式について、簡単に説明していくよ。

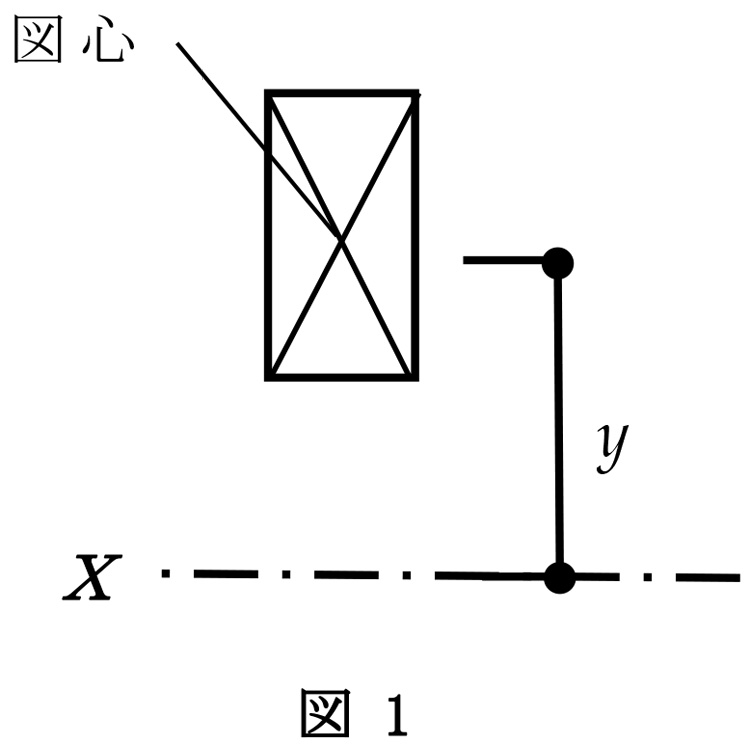

断面一次モーメント S=A×y（図1参照）
A：断面積
y：考えている軸からその断面の図心までの距離

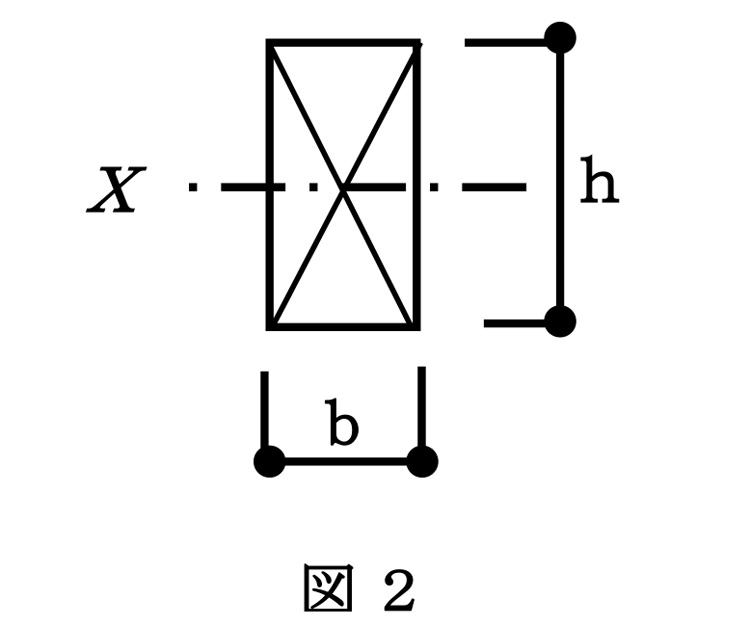

断面二次モーメント I= bh312 （図2参照）
（X軸に関する断面二次モーメント）
断面係数 Z= bh26 （図2参照）
（X軸に関する断面係数）
※上記の公式は、右図のような矩形断面に限るぞ！
座屈荷重 Pk＝ π2EIlk2
π：3.14（円周率）
E：ヤング係数
I：座屈軸に関する断面二次モーメント
lk：座屈長さ
曲げ応力度 σ= MZ
M：最大曲げモーメント
Z：断面係数
これらの公式は試験によく出る内容なので、あらかじめ暗記をしておこう！
