今週のアドバイス（2019.04.08）
トラスを解けるようにしよう！
トラスとはどのような構造なのかというと、部材の接合が滑節点（ピン）となっており、各構面（部材によって囲まれた面）が三角形で構成された骨組みのことをいうよ。

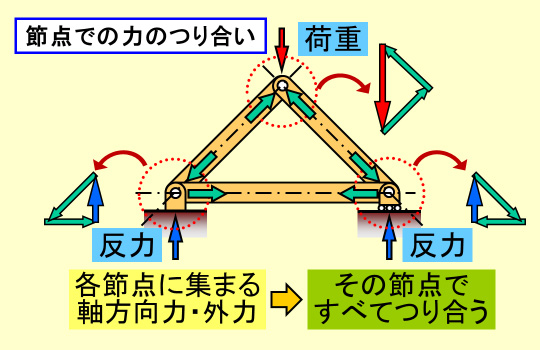

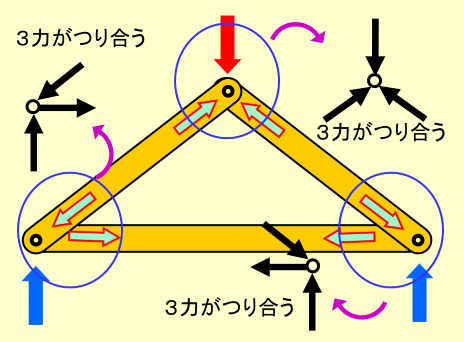

荷重や反力といった外力に対して、部材に生じる力はすべて軸方向力のみとなり、せん断力や曲げモーメントは発生しないよ。また、各節点に集まる力はすべてつりあっているので、このことを上手く利用して問題を解いていくことになる。

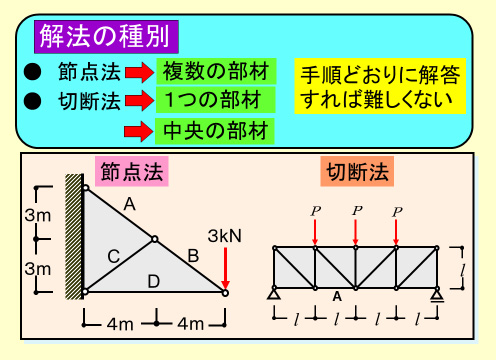

トラスの問題の解法としては、次の2つの方法があるよ。
①節点法…節点に働く力のつり合いを考えて求める方法。
- ・未知数が2つ以下の支点・節点から順番に示力図を描き始めることがポイント。
- ・本試験では、複数の部材の応力を求めるときに使用することが多くなる。

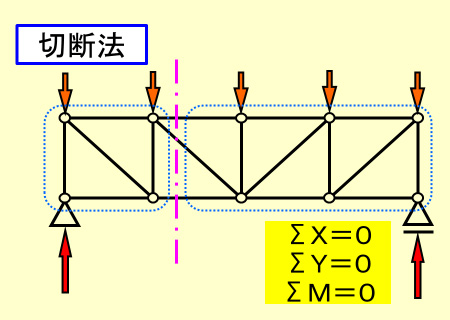

②切断法…トラス全体を2つに切断して、片方だけのトラスに働く力のつり合いを考えて求める方法。
- ・特定の部材の軸方向力を一発で求められるという特徴がある。
- ・切断する位置としては、求める部材を含んで切断すること。
- ・未知の応力が3つ以下となるように切断する等がポイント。
- ・本試験では、大型トラスの中央の１本の応力を求めるときに使用するよ。
以上のようなそれぞれの方法の特徴を理解して問題にあたれば、トラスの問題は決して難しくないよ。本試験では、必ず１問は出題され、解き方のパターンも決まっているので絶対にとりこぼしてはいけない問題だね。基本となる手順をよく理解し、練習を繰り返すことによって自分のものにしていこう！
