 部屋の仕様(床高・床仕様・壁仕様・天井仕様)を表示させてみましょう。 |
| |
(部材記号)をクリックします。
※ [設定]メニュー／[部材記号]を選択しても設定できます。

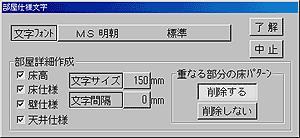

 [部材記号]ダイアログ内の[部屋仕様文字]ボタンをクリックすると、[部屋仕様文字]ダイアログが表示されます。
[部屋詳細作成]部分で表示させる仕様をチェック( )すると、表示されます。 |
| |
| [重なる部分の床パターン]で「削除する」を選択すると、仕様を表示している部分の床パターンが削除されます。(下図参照) |
|
「削除する」
 |
「削除しない」
 |
|
| |
|
|
| |
 |
| |
| 部屋の下地・仕上厚などの各部材寸法を設定しましょう。 |
| |
 (部材寸法)をクリックします。
※ [設定]メニュー／[部材寸法]を選択しても設定できます。
 [部材寸法設定]ダイアログが表示されます。
数値部分をクリックすると電卓から数値を設定します。
設定が終了したら、[了解]ボタンをクリックします。 |
| |
| <木造の場合> |
 |
| |
|
|
| |
 |
| |
| 部屋別に壁の下地･仕上げ厚の設定や部屋仕様の表示の設定をすることができます。 |
| |
 (部屋別寸法)をクリックし、寸法設定する部屋をクリックします。
※
[設定]メニュー／[部屋別寸法]を選択しても設定できます。
[部屋詳細設定]ダイアログが表示されます。
下地・仕上げ厚部分は、現在設定されている構造のみ変更できるようになっています。数値部分をクリックして設定します。
[仕様文字個別設定]は、[有]ボタンをONにしたときに有効になります。
設定が終了したら、[了解]ボタンをクリックします。
※
[真壁]に設定されている部屋は、下地・仕上げ厚を設定できません。 |
<[大壁]の部屋の場合>
<[真壁]の部屋の場合>
 |
|
| |
|
|
| |
 |
| |
各種設定が終了したら、「平面詳細図変換」をクリックし、2DCADのデータに変換します。
※ [平面詳細図]メニュー／[平面詳細図変換]を選択しても変換できます。
※ 平面詳細図変換については、「スキルアップ講座 第18回 平面図を詳細化変換しよう」をご覧になってください。
変換が終了したら、2DCADへ移行します。 |
| |
| |
2DCADへ移行後、[レイヤー]メニュー／[レイヤー設定]で、各レイヤーを表示情報を設定していきます。
この表示情報を記録することができます。記録することで、他のプラン(図面)を平面詳細化したときも、同じレイヤー情報に設定することができ、同形式の詳細図を簡単に作成することができます。 |
| |
| レイヤーを設定する |
| |
[レイヤー]メニュー／[レイヤー設定]を選択します。
[レイヤー情報設定]ダイアログが表示されます。 |
| |
 各レイヤーごとに、[編]〜[非]に「○」が表示されているのがレイヤーの表示設定です。
| [編] |
− |
編集可能レイヤー |
| [参] |
− |
参照可能レイヤー
(編集はできません) |
| [表] |
− |
表示レイヤー
(編集･参照できません) |
| [非] |
− |
非表示レイヤー |
| |
|
|
| ※
作業レイヤー(「◎」)は、[編]以外に設定できません。 |
|
| |
各レイヤーの表示設定を変更するには、変更先のレイヤーをダブルクリックすると、「○」が移動します。
作業レイヤーを変更する時は、変更先のレイヤーの[作業]部分をクリックすると、「◎」が移動します。 |
|
| |
| |
| レイヤー情報設定 |
| |
レイヤー設定した内容を記録します。
 レイヤー情報記録名称が表示されていないことを確認してください。(右図○)
※
名称が表示されている場合は、既に同じ内容のレイヤー情報が記録されています。 |
| |
 [レイヤー情報記録]ボタンをクリックします。
[レイヤー情報登録]ダイアログが表示されます。
名称を入力し、[登録]ボタンをクリックすると、リストに登録されます。[了解]ボタンをクリックします。 |
| |
 レイヤー情報が記録されました。
[名称変更]ボタンで名称を変更することもできます。
[了解]ボタンをクリックすると、このレイヤー情報で図面が表示されます。 |
|
| |
|
|
| |
